• 　各部の寸法など

  　

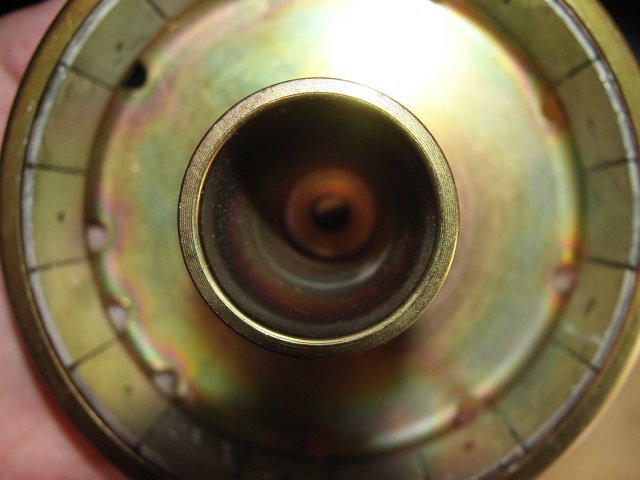

• 　ローター



  磁石部の厚み：35mm
  内径：Φ93mm
  外径：Φ105mm

  注意：製品、Φ105mm、Φ107mmはステーターのベース部の寸法です



  ローター内径：磁石とリブ部は同じ高さ　内径：Φ93mm
  　

• 　ステーター

  ベース部の厚み：10mm
  取り付け時の厚み：4mm
  ステーター：コイル部の直径：Φ92mm
  ステータコイルの厚み：30m
  ホールセンサー取り付けネジ穴：Φ5mm、間隔：30mm
  内径：Φ33.6mm
  取り付けネジ数：3
  磁極部の幅：23�o



  Φ107mm：モデル（R100、/5など）によって異なります。

  　

• 　レギュレータ＆レクテファイヤ

  縦*横*厚み：70mm*70mm*28m



  縦*横*厚み：70mm*70mm*28m
  取り付けネジ部の寸法：
  穴径：Φ5.5mm、間隔：40mm、厚み：4mm

  　

• 　おかめ（カバー）の寸法




  オカメの深さ：
  a：左右の周辺部：60mm
  b：中央部：67mm
